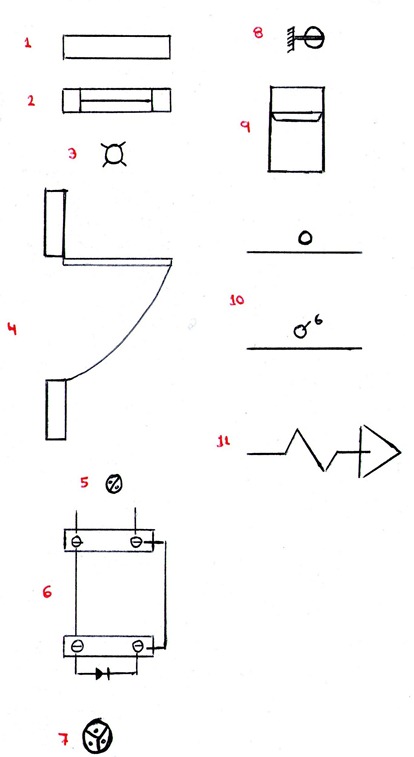

Bueno he aquí los símbolos que encontré para la tarea, algunos tuve que sacarlos de un libro, otros de internet, en fin los dibuje y los escanee. Algunos pertenecen a la norma de USA, para ser concretos el núm.. 11. Y la tabla es la siguiente:
Actualización: Parece ser que todas las representaciones son correctas, y aplican a México.
| Símbolo | Significado |
| 1 | Muro o pared |
| 2 | Ventana |
| 3 | Foco |
| 4 | Puerta |
| 5 | Apagador Sencillo |
| 6 | Apagador de Escalera |
| 7 | Apagador de Escalera |
| 8 | Contacto Sencillo |
| 9 | Medidor de Electricidad |
| 10 | Tubería Eléctrica |
| 11 | Acometida |
